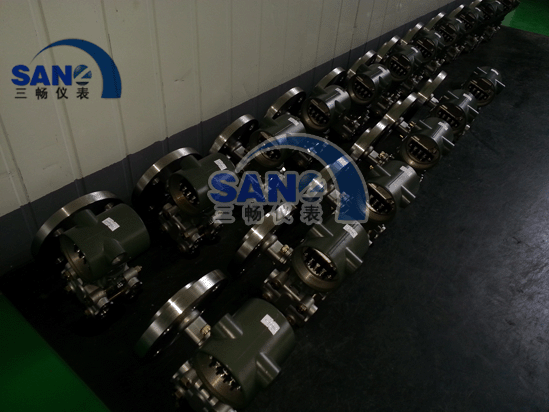

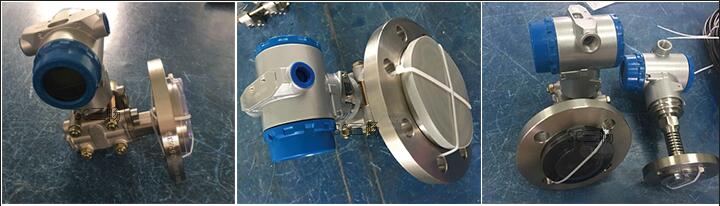

SCJA210A法蘭安裝式差壓變送器用于測量液體、氣體或蒸汽壓力,并將其轉變成4~20mADC的電流信號輸出。SCJA210A單法蘭差壓變送器也可與HART275手操器互通訊,通過它們進行設定、監控等。EJA210A單法蘭差壓變送器采用先金的微處理技術及數字通訊技術。除具有常規智能式的全部功能外,還具有一系列增強的功能,如零點自動調整,遠程就地控制參數查看與調整控制參數密碼鎖定等。同時通過現場總線HART協議,進行遠程參數設定、遠程控制、自診斷等功能。
單法蘭差壓變送器功能
輸出:2線制,4~20mA DC輸出,數字通訊,可編程設定線性或平方根輸出方式,HART協議加載在4~20mA DC信號上。
變送器電源電壓:工作狀態:10.5~42V DC
數字通訊:16.4~42V DC
本 安 型:16.4~30V DC
220A單法蘭差壓變送器的負載:(輸出信號代碼為D和E時):工作狀態:0~1335Ω 數字通訊:250~600Ω
HART通訊距離:用多芯雙絞線時可通訊距離#大達2Km。壓力變送器通訊距離因電纜類型而異。公式如下:L=65000000/(R×C)-(C1+10000)/C
L=長度(m和ft)
R=阻抗(Ω ,包括電源阻抗)
C=電纜電容(pF/m或pF/ft)
C1=#大并聯電容(pF/m或pF/ft)
法蘭安裝式差壓變送器的阻尼時間常數:放大器部件和膜盒的阻尼時間常數之和。常數在0.2~64秒范圍內可調。
環境溫度:-40~85℃(-40~185?F) -30~80℃(-22~176?F)【帶LCD表頭】
接液溫度:-40~120℃(-40~248?F)
調量程的參考精度:(包括從零點開始的線性、滯后性和重復性):±0.1%
穩定性:±0.1%量程上限/12個月
型號 |
規格代碼 |
說 明 |
備注 |
EJA210A |
|
法蘭安裝式差壓變送器(平膜片型) |
|
輸送信號 |
E |
4~20mA,HART協議數字通訊 |
|
測量量程 |
M |
1~100Kpa |
|
高壓側 |
|
膜盒 其它 |
|
法蘭規格 |
J1 |
JIS10K |
|
法蘭尺寸/材質 |
A |
2-inch(50mm,DN50)/S25C |
|
低壓側管道連接 |
0 |
帶M20×1.5過程接頭 |
|
法蘭螺栓材質 |
A |
SCM435 |
|
安裝 |
9 |
水平配管連接,左邊高壓 |
|
電氣接口 |
5 |
G½內螺,2處接線口帶盲塞 |
|
顯示表頭 |
D |
數字表頭 |
|
附加選型代碼 |
|
/附加規格 |
|
防爆方式 |
d |
隔爆型BT4 |
|
i |
相關產品tuijian:隔膜密封式差壓變送器、單法蘭隔膜差壓變送器、單法蘭差壓變送器、
